Havaihat Kabloları

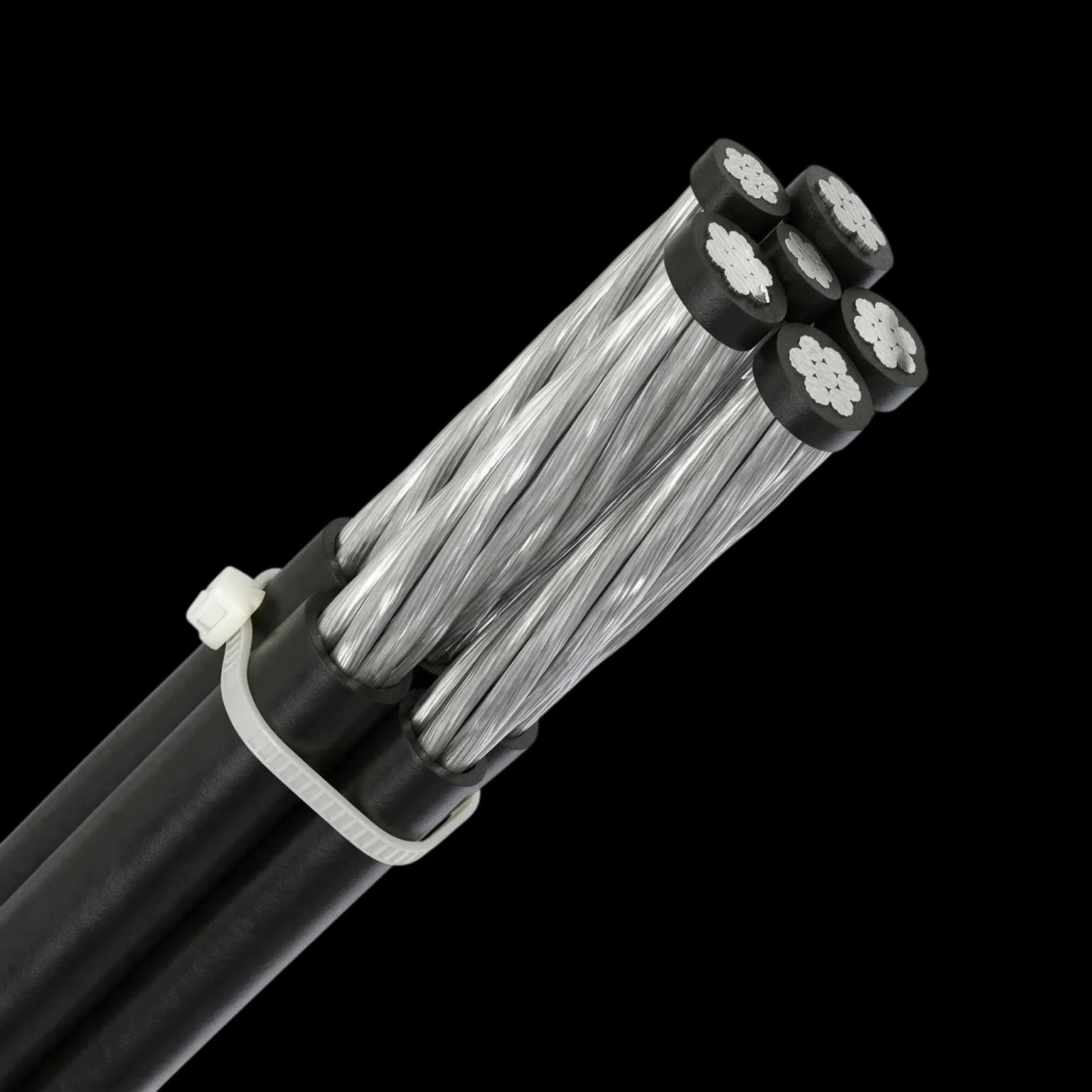

ABC Alüminyum Kablo0,6/1 kV ABC - Alüminyum Örgülü İletken - XLPE kılıflı

Kablonun Yapısı

Alüminyum iletken, Xlpe izolasyon, alüminyum askı teli havai hat kablo

Havai elektrik tesisatlarında, mekanik darbe riski olmayan uygulamalarda.

Ürün Teknik Özellikleri
Standart	HD 626-S1
Beyan gerilimi	1 kV (Um=1,2 kV)
Maksimum çalışma sıcaklığı	90 °C
Maksimum kısa devre sıcaklığı	250 °C

Bu ürün hakkında daha fazla bilgi almak veya fiyat teklifi için bizimle iletişime geçin.

Kesit Bilgileri
		Nominal İzole Kalınlığı (mm)					En Yüksek DC Elektrik Direnci 20°C'de (Ω/km)			Akım Taşıma Kapasitesi (A)
İletkenlerin sayısı ve anma kesit alanı	Faz İletkeni için En Düşük Tel Sayısı	Faz İletkeni	Nötr Askı Teli	Sokak Aydınlatma	Kablo Bükülü Dış Çapı (Yaklaşık) (mm)	Kablo Birim Ağırlığı (Yaklaşık) (kg/km)	Faz İletkeni	Nötr Askı Teli	Sokak Aydınlatma	Faz İletken Akım Taşıma Kapasitesi	Sokak Aydınlatma Akım Taşıma Kapasitesi
2x16	6	1,20	-	-	15,0	136	1,910	-	-	83	-
4x16	6	1,20	-	-	18,0	272	1,910	-	-	83	-
2x25	6	1,40	-	-	18,0	200	1,200	-	-	112	-
4x25	6	1,40	-	-	22,0	400	1,200	-	-	112	-
5x25	6	1,40	-	-	24,0	500	1,200	-	-	112	-
6x25	6	1,40	-	-	26,0	600	1,200	-	-	112	-
3x25+25	6	1,40	1,40	-	22,0	400	1,200	1,380	-	112	-
3x25+54,6	6	1,40	1,60	-	30,0	515	1,200	0,630	-	112	-
3x35+54,6	6	1,60	1,60	-	33,0	630	0,868	0,630	-	-	-
3x35+54,6+2x25 (*)	6	1,60	1,60	1,40	33,5	835	0,868	0,630	1,200	-	112
3x50+54,6	6	1,60	1,60	-	34,0	750	0,641	0,630	-	168	-
3x50+54,6+2x25 (*)	6	1,60	1,60	1,40	35,0	955	0,641	0,630	1,200	168	112
4x50	6	1,60	1,60	-	34,0	720	0,641	-	-	168	-
4x50+2x25 (*)	6	1,60	-	1,40	35,5	920	0,641	-	1,200	168	112
3x70+54,6+2x25 (*)	12	1,80	1,60	1,40	38,0	1180	0,443	0,630	1,200	213	112
3x95+54,6	19	1,80	1,60	-	39,5	1210	0,320	0,630	-	258	-
3x95+54,6+2x25 (*)	19	1,80	1,60	1,40	40,0	1420	0,320	0,630	1,200	258	112
4x95	19	1,80	-	-	39,5	1340	0,320	-	-	258	-
4x95+2x25 (*)	19	1,80	-	1,40	40,5	1545	0,320	-	1,200	258	112
3x150+95+2x25 (*)	19	1,70	1,60	1,40	43,5	2050	0,206	0,343	1,200	344	112

Kod: AER
