ACSR çelik özlü alüminyum iletken

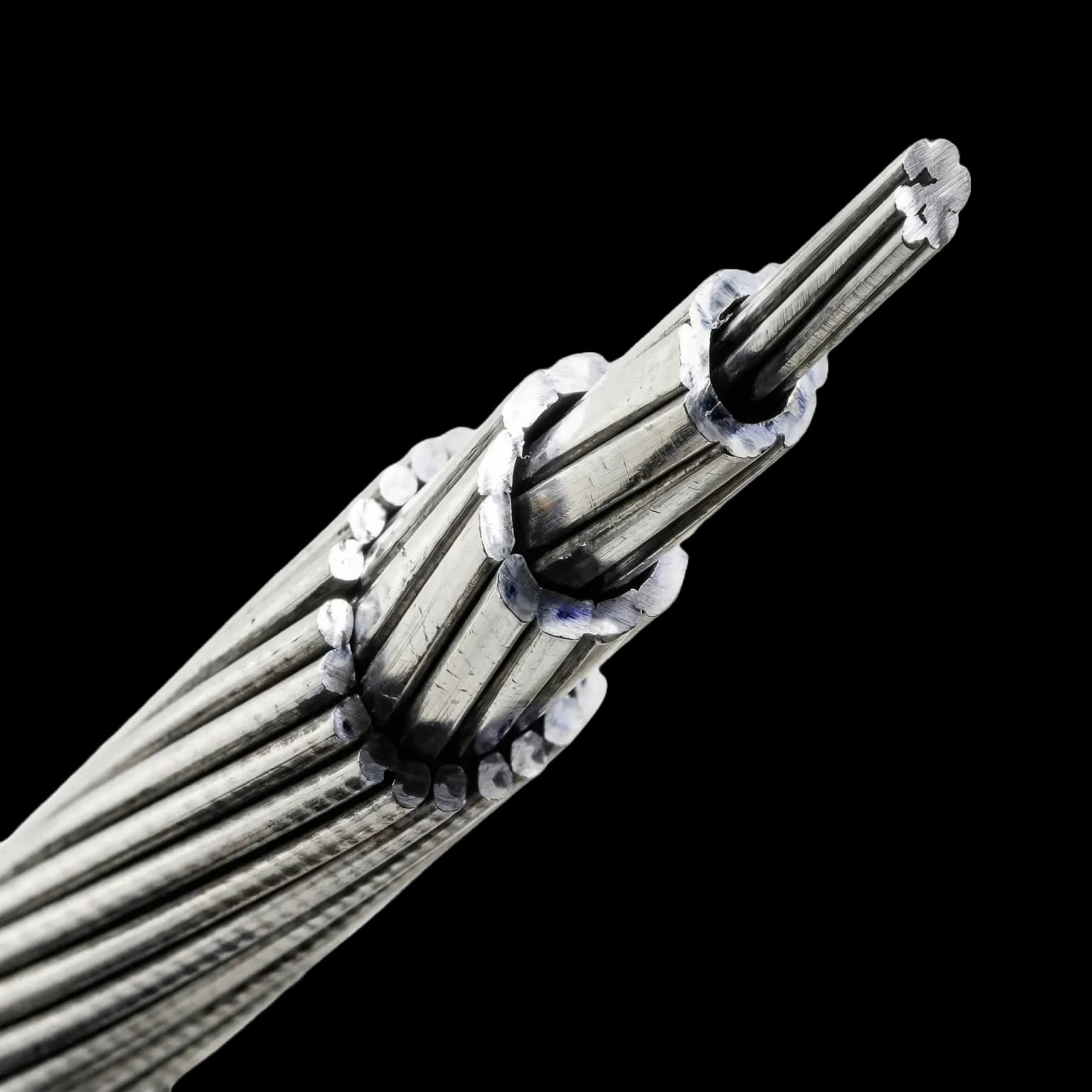

Örgülü Alüminyum Çelik Özlü İletkenler
ACSR nedir?
Merkezde çelik teller etrafında alüminyum çıplak örgülü iletgen
Kullanıldığı yerler
Yeraltı kablosu iletimine müsait olmayan alanlar, yeraltı kablo iletiminin maliyeti yüksek olan açık alanlarda, havai alçak ve yüksek gerilim hatlarında kullanılır.
ACSR kesitleri ve teknik değerler
| Cins | Kesit | Al. Kesitmm² | Çelik Kesitmm² | Toplam Kesitmm² | AWG Kesit | Çelik Tel Sayısı (adet) | Çelik Tel Çapımm | Al. Tel Sayısı (adet) | İletken Büküm Çapımm |
|---|---|---|---|---|---|---|---|---|---|
| TUHRUS | 17/3 | 16,83 | 2,8 | 19,63 | 5 | 1 | 1,89 | 6 | 5,67 |
| SWAN | 21/4 | 21,18 | 3,53 | 24,71 | 4 | 1 | 2,12 | 6 | 6,36 |
| SWALLOW | 27/4 | 26,69 | 4,45 | 31,14 | 3 | 1 | 2,38 | 6 | 7,14 |
| SPARROW | 34/6 | 33,59 | 5,6 | 39,19 | 2 | 1 | 2,67 | 6 | 8,01 |
| ROBIN | 42/7 | 42,41 | 7,07 | 49,48 | 1 | 1 | 3 | 6 | 9 |
| RAVEN | 54/9 | 53,52 | 8,92 | 62,44 | 1/0 | 1 | 3,37 | 6 | 10,11 |
| QUAIL | 67/11 | 67,33 | 11,22 | 78,55 | 2/0 | 1 | 3,78 | 6 | 11,34 |
| PIGEON | 85/14 | 85,12 | 14,18 | 99,3 | 3/0 | 1 | 4,25 | 6 | 12,75 |
| WAXWING | 135/7 | 134,98 | 7,5 | 142,48 | 266.800 | 1 | 3,09 | 18 | 15,45 |
| PARTRIDGE | 135/22 | 134,87 | 21,99 | 156,86 | 266.800 | 7 | 2 | 26 | 16,28 |
| PHOEBE | 152/8 | 152,09 | 8,45 | 160,54 | 300.000 | 1 | 3,28 | 18 | 16,4 |
| OSTRICH | 152/25 | 152,19 | 24,71 | 176,9 | 300.000 | 7 | 2,12 | 26 | 17,28 |
| HAWK | 242/39 | 241,65 | 39,19 | 280,84 | 477.000 | 7 | 2,67 | 26 | 21,77 |
| DRAKE | 403/65 | 402,56 | 65,44 | 468 | 795.000 | 7 | 3,45 | 26 | 28,11 |
| CARDINAL | 485/63 | 484,53 | 62,81 | 547,34 | 954.000 | 7 | 3,38 | 54 | 30,42 |
| PHEASANT | 645/82 | 645,08 | 81,71 | 726,79 | 1.272.000 | 19 | 2,34 | 54 | 35,1 |
